焙烧车间气体检测仪安装设计方案

项目背景
焙烧车间气体检测仪安装设计方案是为了检测焙烧车间产生的二氧化硫、硫化氢、一氧化碳以及氧气等气体浓度而设计,以保证现场车间的安全。此安装方案仅为初步方案,可根据现场情况和客户需要进行调整和改进。
安装建议:固定式二氧化硫气体检测仪建议按国标5米-10米安装一台、固定式复合型三合一气体检测仪建议按国标5米-10米安装一台,每台固定式二氧化硫气体检测仪距离释放源(向上)0.3米-0.6米,每台固定式复合型三合一气体检测仪距离释放源(向上)0.5米-1.0米。

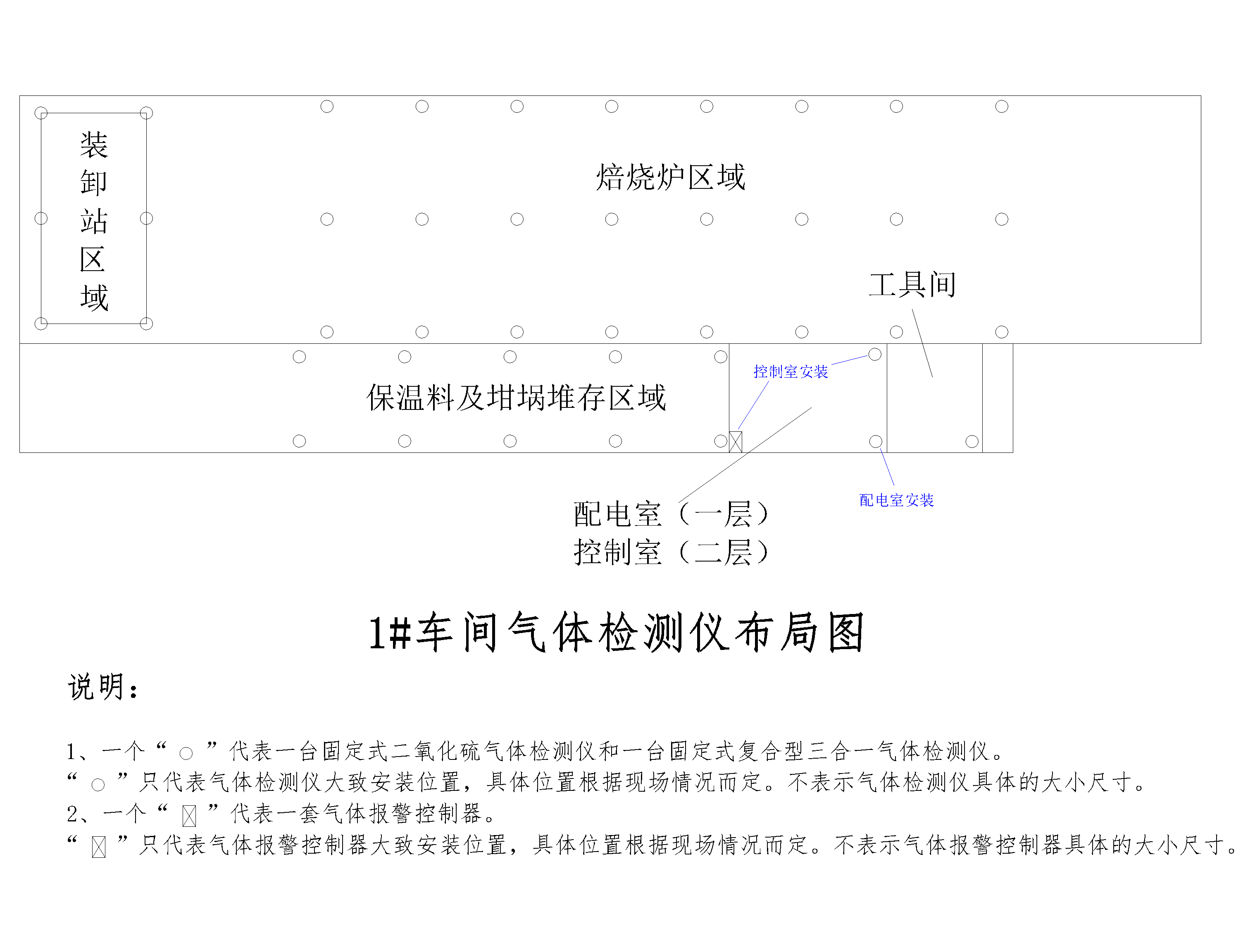

1#车间气体检测仪布局图

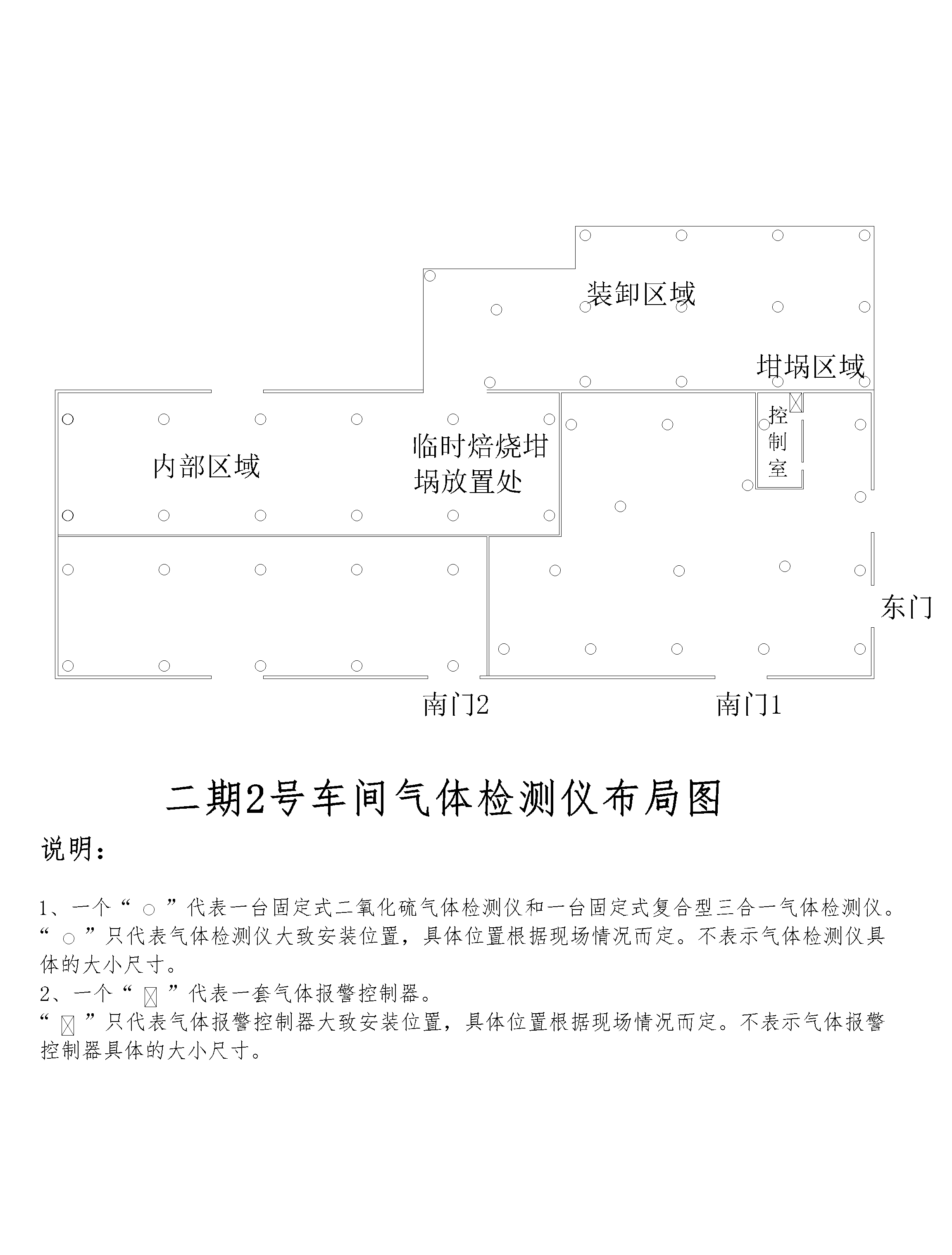

2车间气体检测仪布局图


设计依据
GBT 50493-2019 石油化工可燃气体和有毒气体检测报警设计标准(正式版)
GB3836.1-2000 爆炸性气体环境用电气设备
GB 3836.2—2010 爆炸性气体环境用电气设备隔爆型“d”
GB16808-2008 气体报警控制器
GB12358-2006 作业场所环境气体检测报警仪通用技术要求
GB4208-1993 外壳防护等级标准
GB3836.4-2000 爆炸性气体环境用电气设备
GB50058-2014 爆炸和火灾危险环境电力装置设计规范


产品概述
一、主体设备表

序号 名称 型号 品牌
